概述：

4-68型離心通風機它的特點是結構合理、流量大、噪聲低、壓力高、安裝方便等優點。這個風機適用于普通廠房和大型建筑的通風換氣。

型式：

這個產品按照氣流的進氣形式能夠把它分成單吸入式還有雙吸入式這兩種形式，單吸入式的機號有：No2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20總共12種；雙吸入式的機號有:No.2-5、2-6、2-7、2-8、2-10、2-12.5總共6種，系列總計18種。

每種風機又分成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示，按逆時針方向旋轉，稱為左旋轉風機，以“左”表示。

風機的出風口角度“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六種角度。

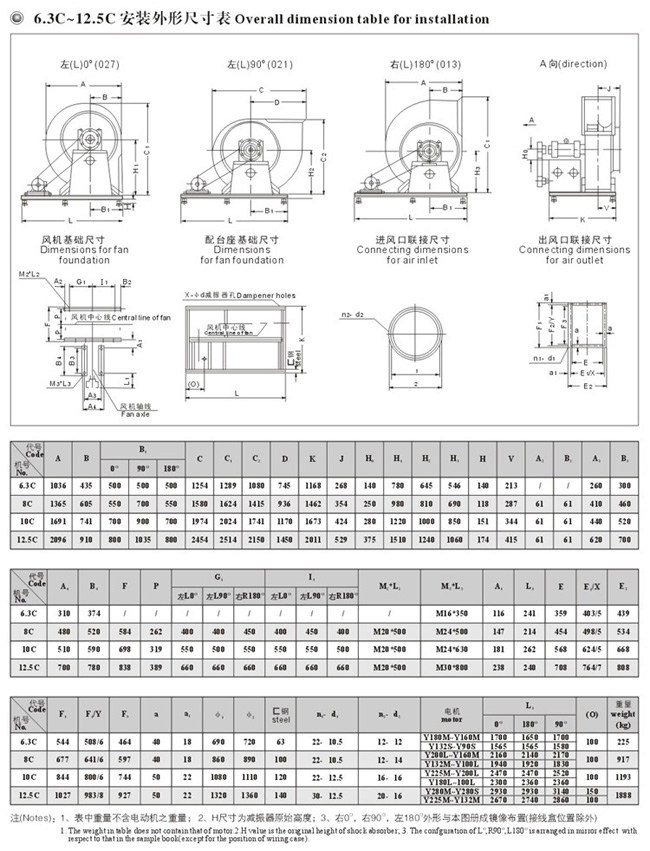

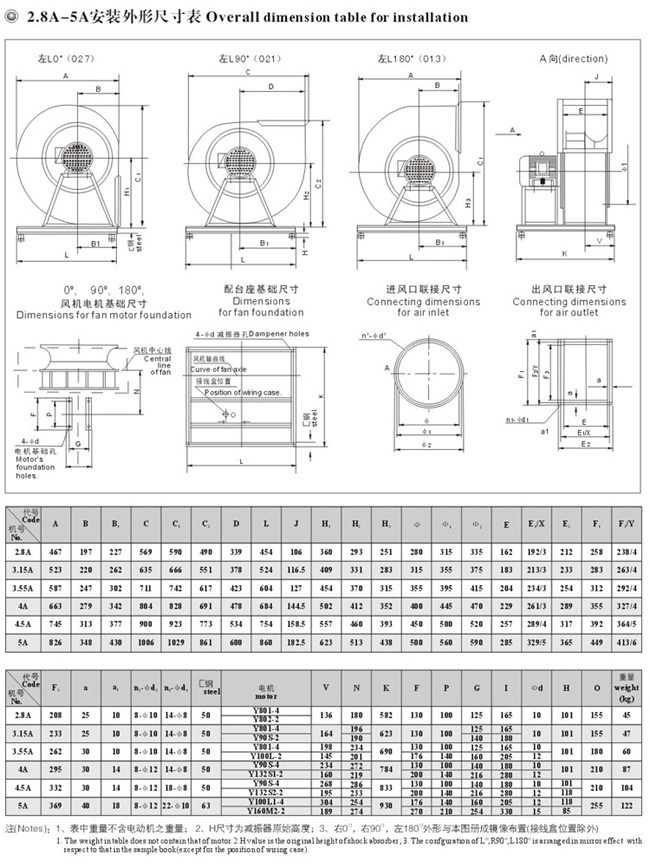

風機的傳動方式，有A、C、D、E四種，No2.8-5#采用A式，以電動機直聯傳動，風機的葉輪直接裝在電機軸上，再利用電機法蘭盤用螺栓與機殼連接(電動機可用B35型):N06.3-12.5#采用懸譬支承裝置，又分為C式（皮帶傳動）和D式（聯軸器傳動）兩種方式；No16-20#則為C式懸臂支承裝置，皮帶傳動。雙吸入式傳動方式為E式傳動。

結構 ：

No2.8-5#離心風機由葉輪、機殼、進風口等配著直聯式電機部件組成。No6.3-20#離心風機除了以上幾個部件之外，還有一個傳動部分。

葉輪：由12片后傾機翼形葉片焊接于弧錐型的輪蓋與平板型的輪盤中間，經動靜平衡校正。

機殼：采用先進的蝸線形狀用鋼板焊接而成的蝸形體，機殼作成兩種不同形式，No2.8-12.5#機殼作為整體，不能拆開。 No16-20#機殼作成二開式，沿中心水平面分開，用螺栓連接。

進風口：作成收斂式流線型的整體結構，用螺栓固定在風機側板上。

傳動組：指的是是軸承箱，滾動軸承，主軸，皮帶輪甚至是聯軸器等這些部件來組合而成的。主軸選用高質量的鋼材；No6.3-12.5#4個機號單吸的風機，軸承箱的整體構造為：No16-20#兩個風機采用的兩個并排的軸承座；No2-5-2-12.5#的雙吸的風機采用E型式的傳動。
